办公室设计中的挡烟垂壁

我们来看一下2018版《建筑防烟排烟系统技术标准》是怎么说的，编号为GB51251-2017。

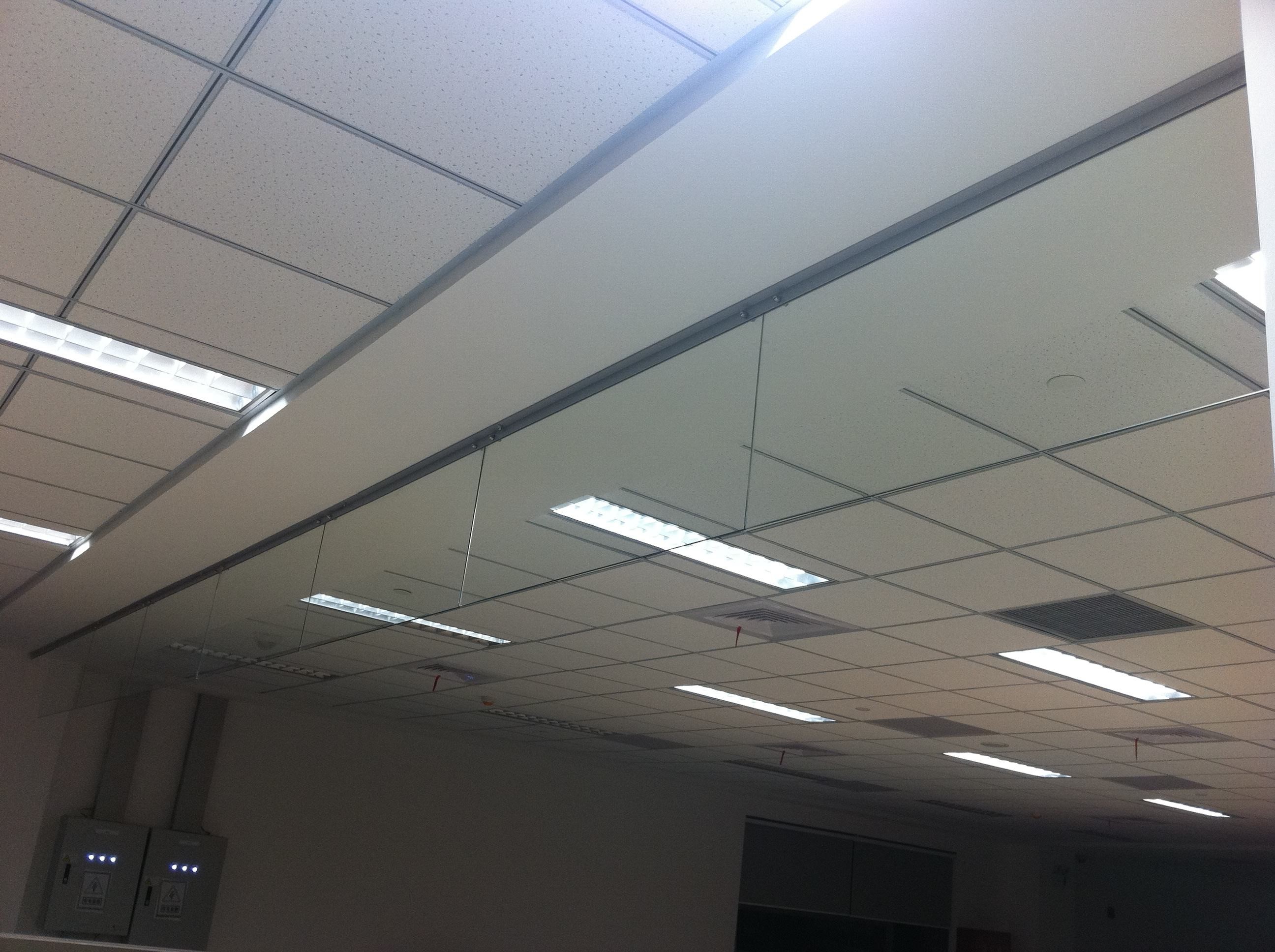

先下定义，挡烟垂壁（draft curtain），用不燃材料制成，垂直安装在建筑顶棚、梁或吊顶下，能在火灾时形成一定的蓄烟空间的挡烟分割设施。

简单理解一下，挡烟垂壁是用A级材料制得，通过挡烟垂壁做的围堰把烟储藏在里面，挡烟垂壁只是一个围堰性质的分割。用挡烟垂壁四边围起来，用来储藏烟。就像地面上四面围起来做成一个泳池，水往低处流用池子蓄水，烟往上面飘用挡烟垂壁围的储烟仓蓄烟。

4.2.1 设置排烟系统的场所或部位应采用挡烟垂壁、结构梁及隔墙划分防烟分区。防烟分区不应跨越防火分区。

4.2.2挡烟垂壁等挡烟分割设施的深度不应小于本标准4.6.2条规定的储烟仓厚度。对于有吊顶的空间，当吊顶开孔不均匀或开孔率小于或等于25%时，吊顶内空间高度不得计入储烟仓厚度。

4.6.2当采用自然排烟方式时，储烟仓的厚度不应小于空间净高的20%，且不应小于500mm；当采用机械排烟方式时，不应小于空间净高的10%，且不应小于500mm。同时储烟仓底部距地面的高度应大于安全疏散所需的小清晰高度，小清晰高度应按本标准第4.6.9条的规定计算。

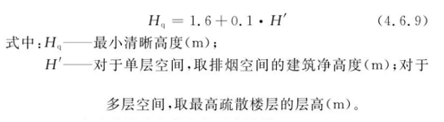

4.6.9走道、室内空间净高不大于3m的区域，其小清晰高度不宜小于其净高的1/2，其他区域的小清晰高度应按下是计算：
